SLM401A
42V, 10mA - 60mA 单通道线性恒流 LED 驱动芯片
样片申请
SLM401A Datasheet
产品概述
产品特性
安规认证
典型应用图
产品概述

SLM401A 系列产品是用于产生单通道、高精度恒流源的 LED 驱动芯片,在各种 LED 照明产品中非常简单易用。SLM401A 具有宽输入电压范围、高输出精度、超低 drop-out 压降、卓越的线性/负载调整率等特性,从而确保在 MR16 灯、G4 灯、线条灯、发光字、广告面板背光等应用中实现高品质照明驱动。SLM401A的防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。

产品特性

10mA-60mA电流输出, 10档恒定电流选项,无需外部电阻设定电流

宽输入电压范围: 5V至42V

超低drop out压降(20mA驱动时,低至300mV)

±5%输出电流精度

电源及负载调变率0.1%/V

具有芯片过温保护功能

线性限流

安规认证

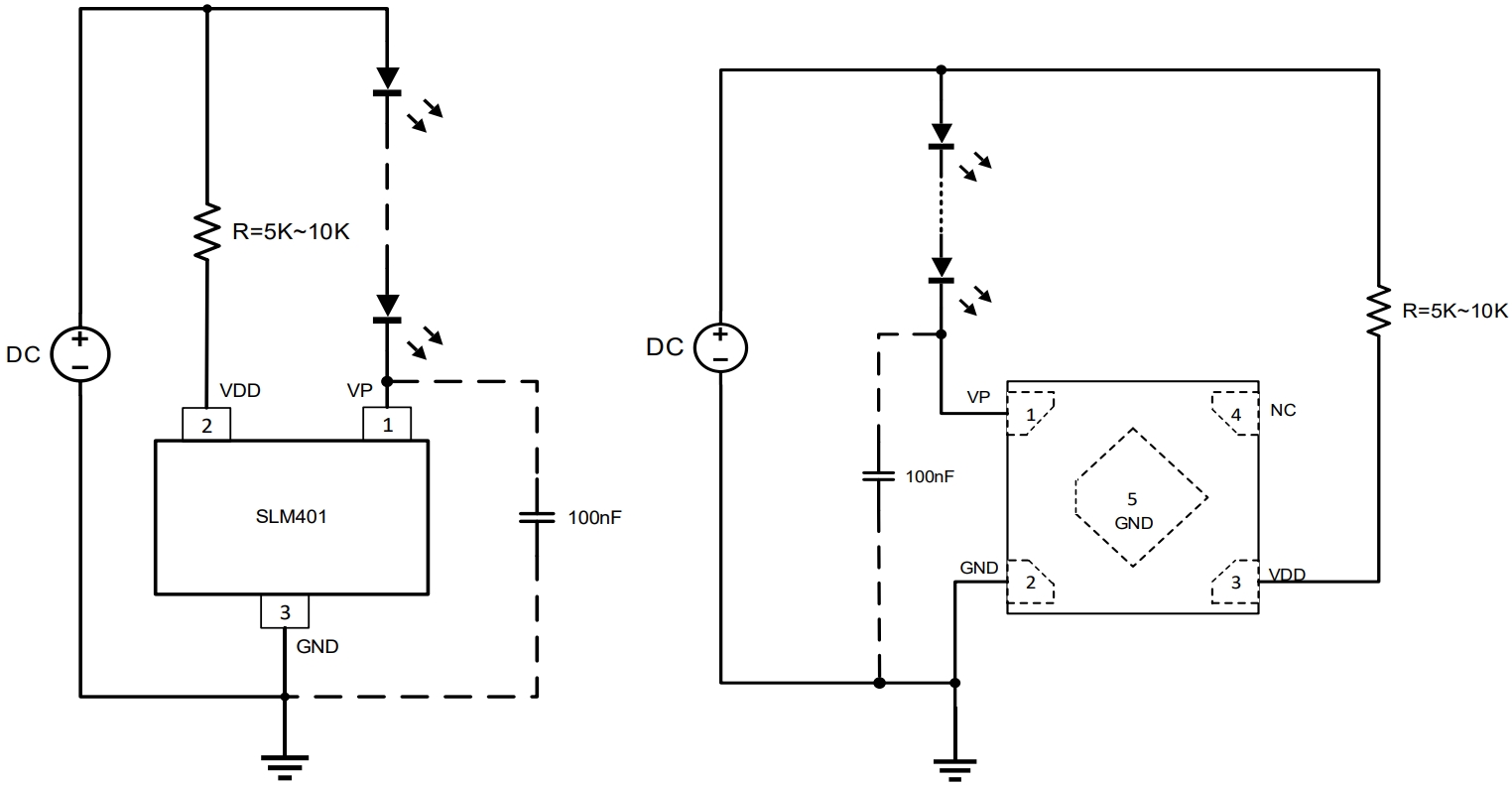

典型应用图


产品参数表

展开过滤器
Part Number Vin (V) Current Setting Io Setting (mA) Io Accuracy (+/-%) PWM Dimming Operating Temp (℃) Package Group Packing Qty.
SLM401A5 ~ 42-10,15,20,25,30,35,40,45,50,55,605--40 ~ 125SOT23-3 QFN1010-4Reel/3000
